产品概述

配电台区既存在末端用户电压偏低问题，也存在功 率因数不达标问题，瑞通电气开发设计出RT-LSVR SC系列低压自动调压器。该装置根据目标值自动调节电 压，达到合格范围，同时补偿无功功率，使功率因数达 标，保证供电质量。

型号说明



工作原理

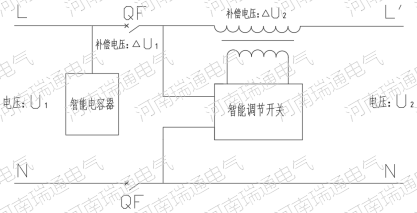

低压自动调压器（智能电容器型） RT-LSVR-SC系列低压自动调压器主要由补偿变压器、智能调节开关、智能电容器、控制系统及辅助 系统构成，其接线示意图如下所示：



电压U2=电压U1+补偿电压△U1±补偿电压△U2 低压自动调压器接线示意图

当电压U1有较大波动时，电压U2可能超出电压允许范围。当控制系统检测到超出阈值信号时，智能电容 器会快速响应，对电网中的无功需求进行反应，补偿电压△U1，进而缓解由于负载引起的电压波动，同时控 制系统通过智能调节开关下发指令，改变补偿变压器的变比，进而改变补偿电压△U2，使电压U2重新调整到 允许范围之内。

技术特点

★ 三相分别控制，可独立调节；
★ 输出过压/欠压保护、输出过载保护等；
★ 无浪涌电流，无谐波畸变、无机械磨损、免维护；
★ 提高线路功率因数，减少线路中的感性无功电流，改善电能质量；

技术参数


备注：特殊规格可定制生产。

订货须知

为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）安装点之后负荷大小；
2）安装点电压波动范围；
3）其他特殊要求。
