产品概述
配电台区既存在末端用户电压偏低问题，也存在三 相电流不平衡问题，瑞通电气开发设计出RT-LSVR SM系列低压自动调压器。该装置根据目标值自动调节电 压，调节三相不平衡度，达到合格范围，保证供电质量。

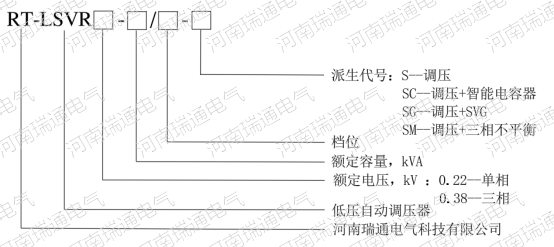

型号说明



工作原理

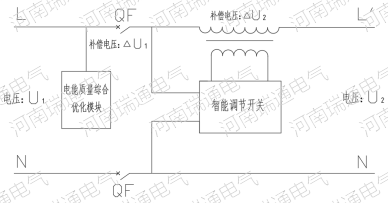

RT-LSVR-SM系列低压自动调压器主要由补偿变压器、智能调节开关、电能质量综合优化模块、控制 系统及辅助系统构成，其接线示意图如下所示：

电压U2=电压U1+补偿电压△U1±补偿电压△U2 低压自动调压器接线示意图

当电压U1有较大波动时，电压U2可能超出电压允许范围。当控制系统检测到超出阈值信号时，电能质量 综合优化模块会快速响应，对电网中的无功需求进行反应，补偿电压△U1，进而缓解由于负载引起的电压波 动，同时控制系统通过智能调节开关下发指令，改变补偿变压器的变比，进而改变补偿电压△U2，使电压 U2重新调整到允许范围之内。
当控制系统检测到三相负载不平衡等问题时，电能质量综合优化模块会快速调节三相不平衡，达到调节三 相不平衡的效果，提高电能质量，保障设备安全，增强供电可靠性

技术特点

★ 三相输出分别控制、独立调节；
★ 具有安全运行的自动旁路控制系统；
★ 调节线路电流不平衡度，改善电能质量；
★ 无浪涌电流，不产生谐波畸变、无机械磨损，使用中免维护；
★ 可以解决由于供电线路长、负荷变化大而造成的供电电压偏低；

技术参数


备注：特殊规格可定制生产。

订货须知

为了更准确的了解现场情况，客户在订货时需提供以下资料：
1）安装点之后负荷大小；
2）安装点电压波动范围；
3）其他特殊要求。
