产品概述

针对台区电路因负荷波动、分布式电源接入、线路损耗等导致的电压偏差、波动、三相不平衡等电压越限问题，RT- PQCM台区智能综合调节装置部署在台区末端，可通过快速充放电、功率调节等功能，针对性解决台区电路因负荷波动、分布式电源接入、线路损耗等导致的电压偏差、波动、三相不平衡等问题，显著改善电压质量。台区智能综合调节装置由单相变流器和储能单元组成。

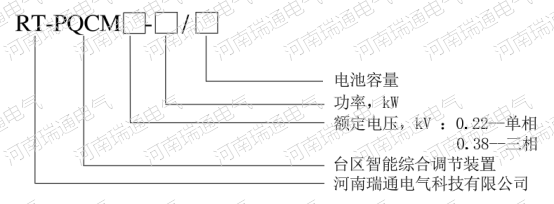

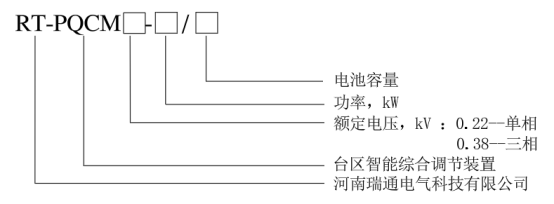

型号说明

工作原理

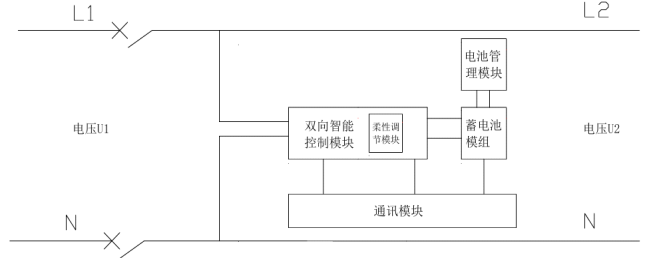

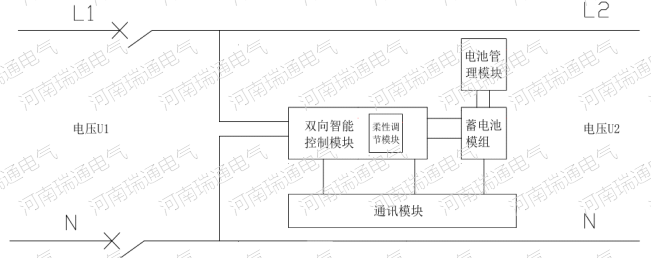

RT-PQCM型新一代台区智能综合调节装置由双向智能控制模块、柔性调节模块、蓄电池模组、电池管理模块、通信模块组成。



单相台区智能综合调节装置系统的核心工作原理是：以电池组存储能量，通过双向变流器实现交直流转换，依托控制系统和BMS实现充放电策略调度、安全监控及模式切换，最终在用户侧实现峰谷套利、光伏消纳、电压支撑、应急供电等多元功能。其本质是通过 “能量的灵活调配”，解决分布式能源波动、电网电压质量差、用户用电成本高等问题，是构建高效、可靠的单相台区电力系统的关键设备。

技术特点

双向变流器是单相分布式储能的  “能量枢纽”，负责直流和交流（AC/DC）变换，是实现储能充放电控制的关键部件，采用高频开关技术（如 IGBT 模块）和脉宽调制（PWM）控制，实现高效转换（转换效率通常≥98%）和快速响应（毫秒级充放电切换）。当电网电压高、电价低廉或分布式电源（如户用光伏）出力过剩时，PCS 将交流电能（电网或光伏逆变器输出的 220V AC）转换为直流电能（DC），为电池组充电。当 用 电 高 峰 、 电 价 高 昂 或 电 网 故 障 时 ， P C S 将 电 池 组 的 直 流 电 能 （ D C ） 逆 变 为 交 流 电 能 （ 2 2 0 V AC，50Hz），向负载供电或反送电网，确保电压、频率稳定（与电网同步）。
电池管理系统（BMS）实时监测电池组的电压、电流、温度、SOC（荷电状态，即剩余电量）、SOH（健康状态，即寿命衰减），防止过充、过放、过温等风险（例如当SOC≥95%时停止充电，SOC≤5%时停止放电）。

工作电压	额定交流电压110V-264V额定交流电压110V-264V
电池容量	48V100Ah/48V200Ah/48V280Ah（容量可选配）
额定频率	50HZ
防护等级	IP55
工作噪声	小于50db
环境温度	-25℃—+55℃
海拔高度	≤2000 m
相对湿度	5％—95％，无凝结

   备注：特殊规格可定制生产。
