1.1概述

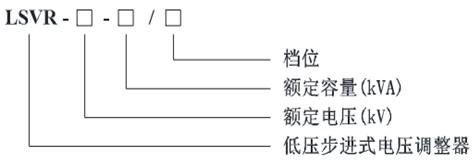

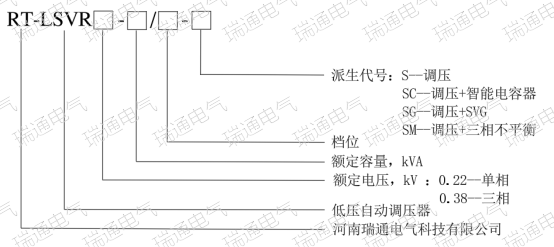

1.2 产品型号


1.3 工作原理

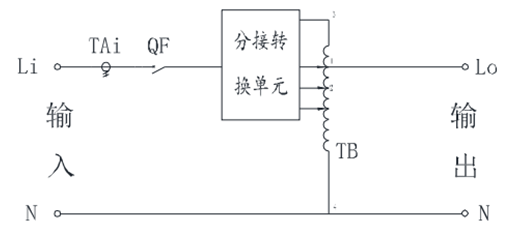

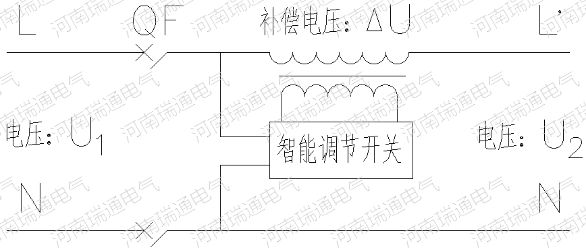

   RT-LSVR-S系列低压自动调压器主要由补偿变压器、智能调节开关、控制系统及辅助系统构成，其接 线示意图如下所示：

电压U2=电压U1±补偿电压△U 低压自动调压器接线示意图

当电压U1较大波动时，电压U2可能超出电压允许范围。当控制系统检测到超出阈值信号时，通过智能调 节开关下发指令，改变补偿变压器的变比，进而改变补偿电压△U,使电压U2重新调整到允许范围之内

1.4 技术特点

★ 三相分别控制，可独立自动调节；
★ 输出过压/欠压保护、输出过载保护等；
★ 无浪涌电流，无谐波畸变、无机械磨损、免维护；

1.5 主要技术参数

相数	单相	三相
额定电压	220V	380V
额定容量	10kVA、20kVA、30kVA 40kVA、50kVA、60kVA	30kVA、60kVA、90kVA 120kVA、150kVA、180kVA
额定频率	50Hz
调节档位	4档、5档
调节范围	+20%~-10%、±20%(特殊范围可定制)
调节方式	分相调节
调节精度	≤±5%
响应时间	≤100s
整机损耗	≤1%
旁路运行	电压合格或故障时自动转入旁路运行，不断电
冷却方式	自然冷却+强制风冷
接入方式	串联接入
安装方式	户外线杆安装

注：以上容量、档位、电压调节范围为常规配置方式，在实际应用中可以根据用户需求进行调整。

订货须知

为了更准确的了解现场情况，客户在订货时需提供以下资料：
1)安装点之后负荷大小；
