低压自动调压器（SVG型）RT-LSVR-SG
所属栏目：电压调节装置
产品描述：
产品概述 配电台区既存在末端用户电压偏低问题，也存在功率 因数不达标问题，且无功功率缺额变化较大，瑞通电气开 发设计出RT-LSVR-SG系列低压自动调压器。该装置 根据目标值自动调...
立即咨询 咨询热线： 17329446165
产品概述
配电台区既存在末端用户电压偏低问题，也存在功率 因数不达标问题，且无功功率缺额变化较大，瑞通电气开 发设计出RT-LSVR-SG系列低压自动调压器。该装置 根据目标值自动调节电压，精准柔性的补偿无功功率，达 到合格范围，保证供电质量。
型号说明
工作原理

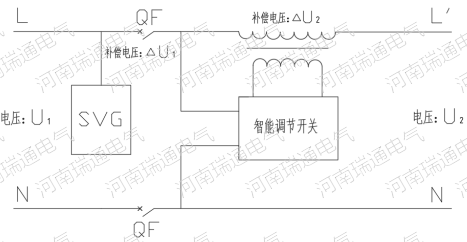

低压自动调压器（SVG型） RT-LSVR-SG系列低压自动调压器主要由补偿变压器、智能调节开关、SVG、控制系统及辅助系统 构成，其接线示意图如下所示：
电压U2=电压U1+补偿电压△U1±补偿电压△U2 低压自动调压器接线示意图
当电压U1有较大波动时，电压电压U2可能超出电压允许范围。当控制系统检测到超出阈值信号时， SVG会快速响应，对电网中的无功需求进行反应，补偿电压△U1，进而缓解由于负载引起的电压波动，同时 控制系统通过智能调节开关下发指令，改变补偿变压器的变比，进而改变补偿电压△U2，使电压U2重新调整 到允许范围之内。
技术特点
★ 三相输出分别控制、独立调节；
★ 具有安全运行的自动旁路控制系统；
★ 无浪涌电流，不产生谐波畸变、无机械磨损，使用中免维护；
★ 可以解决由于供电线路长、负荷变化大而造成的供电电压偏低；
★ 提高线路功率因数，减少线路中的感性无功电流，改善电能质量；
★ 采用先进的电压电流跟踪技术，适用于电网功率不稳定、电压偏低的场合。
技术参数
|
型号 |
RT-LSVR**一**1**-SG |
|||
|
调压器额定容量 |
60kVA |
90kVA |
120kVA |
|
|
SVG额定容量 |
50kvar |
75kvar |
100kvar |
|
|
调节档位 |
4档 |
|||
|
|
额定电压 |
380V(线电压)、220V(相电压) |
||
|
|
|
305V~418V、176V~242V(常规稳压范围) |
||
|
|
频率 |
50Hz |
||
|
|
额定电压 |
380V(线电压)、220V(相电压) |
||
|
|
稳压精度 |
±5% |
||
|
|
输出波形 |
输出波形无畸变，无谐波增量 |
||
|
|
调整方式 |
三相分调，输出电压不平衡度小于2%。 |
||
|
|
过载 |
实时监测负载电流，持续过载3分钟后，切换到旁路输出 |
||
|
|
短路 |
发生短路故障时，塑壳断路器瞬时切断输出 |
||
|
|
设备故障 |
装置自身故障时，自动切换到旁路输出 |
||
|
|
欠压保持 |
输入电压低于176V时，装置继续保持升压输出 |
||
|
|
电压/电流 |
LED显示+屏幕显示 |
||
|
|
工作状态 |
稳压状态/市电状态/故障状态 |
||
|
瞬时过载能力 |
200%/10S |
|
|
噪音(距离机器1m处) |
≤45dB |
|
|
冷却方式 |
自然冷却+强制风冷 |
|
|
|
温度 |
-25 C~+55 C |
|
|
相对湿度 |
35%~95%(非凝结状态) |
|
安装方式 |
户外线杆安装 |
|
备注：特殊规格可定制生产。
订货须知：
为了更准确的了解现场情况，客户在订货时需提供以下资料：
1)安装点之后负荷大小；
2)安装点电压波动范围；
3)其他特殊要求。
