1） 产品概述
RT-TBB（Z）型高压无功补偿装置主要用于变电站或大型工业用户6kV、10kV或35kV母线，用于提高系统功率因数，稳定母线电压，改善供电质量。该装置主要根据系统电压、无功功率、功率因数等参数，利用微机技术控制并联电容器（组）的投切，实现无功功率补偿。该装置主要由隔离开关、高压真空接触器（高压真空断路器）、高压并联电容器、高压串联电抗器、放电线圈、避雷器等组成，有户内柜体式和户外框架式两种型式。其主要技术特点如下：
u 单元式结构，每套装置均有一个控制保护单元、进线柜单元及根据不同分组数量确定的高压投切电容器单元，每个单元间连接，维护方便。
u 成套设备在每个单元上安装观察窗，带电显示器，运行指示灯等，并在进线单元操作机构及每个单元安装电磁锁，满足五防要求，方便用户观察并保证设备的安全运行。
u 根据系统谐波情况，计算出每分组回路电抗器的电抗率，分别加装1%～12%干式串联电抗器，降低系统过电压，限制减小合闸涌流，抑制系统高次谐波，避免发生谐振，保护电容器可靠运行。
u 具有过压，欠压，开口三角保护，不平衡保护，过电流保护等保护功能
u 无功自动补偿，根据电压优先原则，依无功大小自动投切电容器组，使系统始终处于不过压、少欠过补、无功损耗最小状态。
u 可控制一至两段母线，一至八组电容器，自动判断变电站两段母线的运行情况，即可两段母线同时独立控制（分列控制），又可按两段母线统一并列控制，也可单段母线单列控制。
2）主要技术参数
额定电压：6kV、10kV、35kV；
额定容量：≤6000kvar（6kV）、≤12000kvar（10kV）、≤30000kvar（35kV）；
电容器投切路数：1～8路；
电容器接线方式：单星形或双星形；
投切方式：自动、手动可选；
电抗率：可根据涌流及谐波情况选择合适的电抗率（1%，4.5%～6%，12%）；
安装方式：户内柜体式、户外架构式；
控制电压：220VAC或220VDC；
采样信号：电压互感器二次电压（100V）；电流互感器二次电流（5A）。

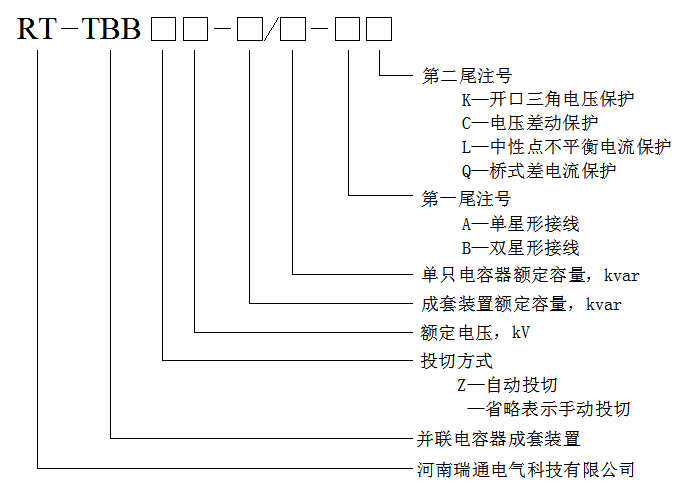

3）型号说明

4）产品选型
常用型号规格如下表所示，特殊规格可定制：
户内高压无功补偿成套装置选型表

型号	电容器单元型号	接线和保护方式	外形尺寸（W*H*D）
TBB6(10)-300/100AK	BAM11√3-100-1W	单星形接线 开口三角形电压保护	1200*2500*1500(mm)
TBB6(10)-600/200AK	BAM11√3-200-2W		1200*2500*1500(mm)
TBB6(10)-900/300AK	BAM11√3-200-2W		1200*2500*1500(mm)
TBB6(10)-1000/334AK	BAM11√3-334-1W		1200*2500*1500(mm)
TBB6(10)-1200/200AK	BAM11√3-200-1W		2400*2500*1500(mm)
TBB6(10)-1500/250AK	BAM11√3-250-1W		2400*2500*1500(mm)
TBB6(10)-2000/334AK	BAM11√3-334-1W		2400*2500*1500(mm)
TBB6(10)-3000/334AK	BAM11√3-334-1W		3600*2500*1500(mm)
TBB6(10)-3000/500AK	BAM11√3-500-1W		3600*2500*1500(mm)
TBB6(10)-4000/334AK	BAM11√3-334-1W		4800*2500*1500(mm)
TBB6(10)-4800/400AK	BAM11√3-400-1W		4800*2500*1500(mm)
TBB6(10)-5000/334AK	BAM11√3-334-1W		4800*2500*1500(mm)
TBB6(10)-6000/334AK	BAM11√3-334-1W		4800*2500*1500(mm)
TBB6(10)-6000/500AK	BAM11√3-500-1W		4800*2500*1500(mm)
TBB6(10)-8000/334AK	BAM11√3-334-1W		4800*2500*1500(mm)

户外高压无功补偿成套装置选型表

型号	电容器单元型号	接线和保护方式	围栏长度L	围栏宽度W
TBB6(10)-300/100AK	BAM11√3-100-1W	单星形接线 开口三角形电压保护	5500(mm)	3000（mm）
TBB6(10)-600/200AK	BAM11√3-200-1W		5500(mm)	3000（mm）
TBB6(10)-900/300AK	BAM11√3-300-1W		5500(mm)	3000（mm）
TBB6(10)-1000/334AKW	BAM11√3-334-1W		5500(mm)	3000（mm）
TBB6(10)-1200/200AKW	BAM11√3-200-1W		5500(mm)	3000（mm）
TBB6(10)-1500/250AKW	BAM11√3-250-1W		5500(mm)	3000（mm）
TBB6(10)-2000/334AKW	BAM11√3-334-1W		5500(mm)	3000（mm）
TBB6(10)-3000/338AKW	BAM11√3-334-1W		5500(mm)	3000（mm）
TBB6(10)-3000/500AKW	BAM11√3-500-1W		5500(mm)	3000（mm）
TBB6(10)-4000/334AKW	BAM11√3-334-1W		5500(mm)	3000（mm）
TBB6(10)-4800/400AKW	BAM11√3-400-1W		5500(mm)	3000（mm）
TBB6(10)-5000/334AKW	BAM11√3-334-1W		5500(mm)	3000（mm）
TBB6(10)-6000/334AKW	BAM11√3-334-1W		5500(mm)	3000（mm）
TBB6(10)-6000/500AKW	BAM11√3-500-1W		6000(mm)	3500（mm）
TBB6(10)-8000/334AKW	BAM11√3-334-1W		6000(mm)	3500（mm）

35kV高压无功补偿装置选型表

型号	电容器单元型号	接线和保护方式	围栏长度L	围栏长度W
TBB35-5000/417ACW	BAM11√2-417-1W	单星形接线 电压差动保护	8000(mm)	8000（mm）
TBB35-6000/500ACW	BAM11√2-500-1W		8000(mm)	8000（mm）
TBB35-8000/334ACW	BAM11√2-334-1W		8000(mm)	8000（mm）
TBB35-9600/400ACW	BAM11√2-400-1W		8000(mm)	8000（mm）
TBB35-10000/417ACW	BAM11√2-417-1W		8000(mm)	8000（mm）
TBB35-12000/500ACW	BAM11√2-500-1W		8000(mm)	8000（mm）
TBB35-15000/417ACW	BAM11√2-417-1W		8000(mm)	8000（mm）
TBB35-20000/334ACW	BAM11√2-334-1W		8000(mm)	8000（mm）
TBB35-20000/417ACW	BAM11√2-417-1W		8000(mm)	8000（mm）
TBB35-30000/500ACW	BAM11√2-500-1W		9000(mm)	11000（mm）
TBB35-8000/334BLW	BAM11√2-334-1W	双星形接线 中性点不平衡电流保护	8000(mm)	8000(mm）
TBB35-10000/417BLW	BAM11√2-417-1W		8000(mm)	8000（mm）
TBB35-12000/500BLW	BAM11√2-500-1W		8000(mm)	8000（mm）
TBB35-20000/417BLW	BAM11√2-417-1W		8000(mm)	8000（mm）
