电能质量综合优化装置（集中式）RT-MEC-J

所属栏目：三相不平衡装置

产品描述：

产品概述针对配电台区因三相负荷分布不均、动态变化大及分布式光伏接入导致的台区支路电流不平衡问题，瑞通电气研发了RT-MEC-F系列电能质量综合优化装置（分散式）。该装置集调...

立即咨询咨询热线： 17329446165

产品概述

产品概述
针对配电台区因三相负荷分布不均、动态变化大及分布式光伏接入导致的台区变压器低压侧电流不平衡问题，瑞通电气研发了RT-MEC-J系列电能质量综合优化装置（集中式）。该装置集调节不平衡、谐波滤除与无功补偿于一体，通过实时监测与智能算法，在精准平衡三相电流的同时，兼具抑制谐波、提升功率因数功能。具备模块化结构与灵活扩容能力，可显著改善电能质量，降低网损，为高比例新能源接入的配电网安全稳定运行提供全面保障。
。

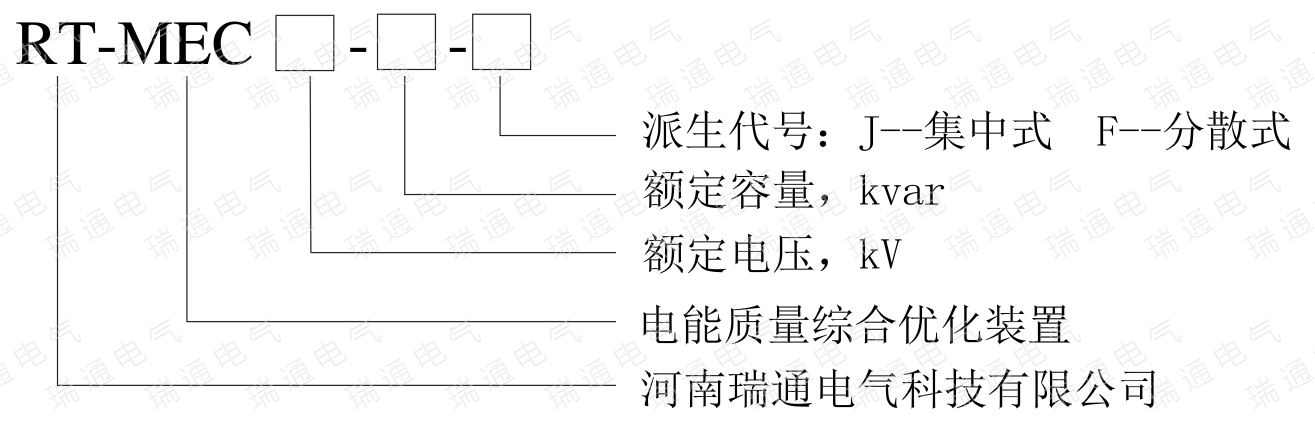

型号说明

工作原理：

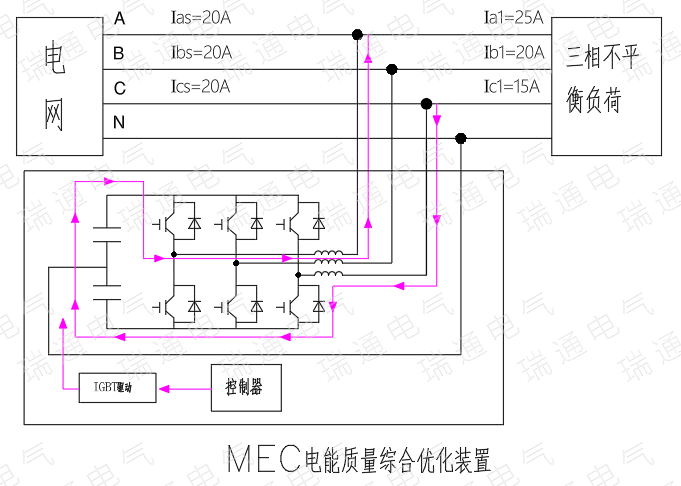

RT-MEC-J系列电能质量综合优化装置工作原理如下图所示：

电能质量综合优化装置工作原理图

当装置采样到变压器低压侧三相电流值出现不平衡时，装置会快速计算与平均值的偏差，并驱动电力电子变换模块动态转移相间有功功率，从而精准平衡三相负荷。在调节过程中，装置同步检测无功与谐波分量，通过控制逆变器输出反向补偿电流，一体化实现无功补偿与谐波滤除，最终全面提升电能质量。

技术特点

★采用三电平拓扑结构，有效降低了纹波电流，提高了输出波形的品质；
★采用高集成三电平IGBT模块，具有电压应力低，可靠性高，导通损耗和开关损耗大幅减小；
★采用磁环电抗器，具有体积小、重量轻、温升低、噪音小的特点；采用高性能的霍尔电流传感器和霍尔电压传感器，采样精度高；
★采用模块化设计，方便安装及增容；
★具有多种补偿模式:有功不平衡调整优先、无功补偿优先、谐波治理优先等多种调节模式；全响应时间小于10ms，控制快速，有利暂态稳定性的提高；
★具有母线过压、欠压、缺相等外部电气故障及IGBT过热、过流等内部故障的完善的保护功能。

技术参数

MEC电气规格	额定容量	30kvar	35kvar	50kvar	75kvar
	额定输入线电压	200V/400V/690V（可定制）
	频率	50Hz/60Hz±10%（可设置）
	补偿模式	不平衡补偿优先、无功补偿优先、谐波补偿优先等
	整机效率	≥98%
	相数	3相4线/3相3线
	电路拓扑	三电平
	响应时间	≤10ms
	噪声指标	≤55dB
	固定方式	户外线杆安装
通讯协议	Modbus/Bacnet标准协议
通信接口	干接点	EPO/DI/DO
	通信	RS485/RS232/Ethernet

保护功能	电网过欠压、电网过欠频、电网缺相、过载保护、过温保护等
环境规格	使用场所	户外、无腐蚀性、可燃性气体、油雾、水蒸汽、滴水或盐分等
	工作海拔	≤1500米，高出1500米的部分，每高出100米，额定容量降低1%
	储存温度	-45℃ ~ +70℃
	工作温度	-45℃ ~ +55℃
	湿度	小于95%RH,无水珠凝结
	振动	小于5 .9 m/s （ 0.6g ）
