并联电容器组中串联电抗器作用是什么?一般如

2021-08-25

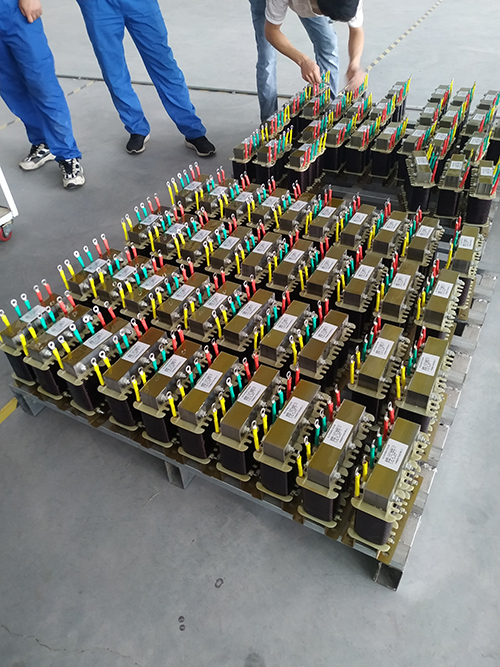

电抗器和电容器串联后构成谐振回路,起到消谐或滤波的作用,电抗器在谐振回路中起的作用:
(1)降低电容器组的涌流倍数和涌流频率,以保护电容器。为了不发生谐波放大,要求串联电抗器的伏安特性尽量为线性。谐波较小时,采用限制涌流的电抗器;电抗率在0.1%-1%左右即可将涌流限制在额定电流的10倍以下,以减少电抗器的有功损耗,此类电抗器的体积小、占地面积小、便于安装在电容器柜内。
(2)与电容器组构成全谐振回路,滤除特征次谐波。串联滤波电抗器感抗与电容器容抗全调谐后,组成特征次谐波的交流滤波器,滤去某次特征次谐波,达到降低母线上该次谐波的电压畸变,减少线路上特征次谐波电流,提高供电的电能质量。
(3)与电容器组构成偏谐振回路,抑制特征次谐波。摸查系统周围电力用户有无大型整流设备电弧炉轧钢机等能产生谐波的负荷,有无性能不良的高压变压器及高压电机,实测一下电网谐波的实际值,并根据实际谐波成分来配置合适的电抗器。
(4)提高短路阻抗,减小短路容量,降低短路电流。无功补偿支路前置串联电抗器,当出现电容器故障时,例如电容器极板击穿或对地击穿,系统通过系统阻抗和串联电抗器阻抗提供短路电流,由于串联电抗器阻抗远大于系统阻抗,可有效降低了电容器短路故障时的短路容量,保证了配电断路器断开短路电流可能,提高了系统的安全、稳定性能。
(5)减少电容器组向故障电容器组的放电电流,保护电力电容器。当投运的无功补偿电容器组为多个支路时,其中一组电容器出现故障时,其它在运行的电容器组会通过故障电容器放电,串联电抗器可以有效减少这种放电涌流,保证保护装置切断故障电容器组的可能性。
(6)减少电容器组的投切涌流,降低涌流暂态过程的幅值,有利于接触器灭弧。接触器投切电容器的过程中都会产生涌流,串联电抗器可以有效抑制操作电流的暂态过程,有利于接触器触头的断开,避免弧光重燃,引起操作过电压;同时保护电容器,避免过电压击穿或绝缘老化。
(7)减小操作电容器组引起的过电压幅值,避免电网过电压保护。接触器投切电容器的过程中都会产生操作过电压(接触器投切的弊端),串联电抗器可以有效抑制接触器触头重击穿现象出现,降低操作过电压的幅值,保护电容器,避免过电压击穿或加速绝缘老化。
并联电容器组中电抗器串联连接方式为系统先接入电抗器在接电容器组。
